功能说明

闯入报警功能：将主杆接入220V信号灯的输入线，按照红色和绿色两线接入；将主副柱的光栅位置进行调整，使其能够接收到红外线并与人行信号灯同步。当人行灯的绿灯亮时，行人从主柱和副柱之间通过时，就阻断光栅红外对射，但是设备不会发出语音提示；当人行灯的红灯亮时，行人从主柱和副柱之间通过时，就阻断光栅红外，此时，主柱和副柱会同时发出语音提示，以提示行人已经闯红灯，语音提示内容可定制或者自行烧录。

考虑到深夜有人闯红灯，发出的报警声会扰民，提示柱通过光敏电阻判断提示音开关机时间，出厂默认上午天亮自动开启报警提示，天黑后3小时停止报警语音提示。

当提示柱正常运行后，主柱和副柱上的显示屏会同时亮起，红灯时，显示屏显示“禁止通行”,顶部显示“×”；绿灯亮时，显示屏会显示“安全通行”,顶部显示“↑”。根据人行灯的状态，可以自行转换显示，文字提示内容可接受定制。

技术参数

1. 外壳体采用镀锌钢板材质，表面喷塑，应具有良好的抗氧化性，使用期内设备不褪色。

2. 总高度1.08顶部由红色的“×”和绿色的“↑”组成，尺寸为135*135mm，正面高度为1m，背面高度为1.08

3. 正面文字显示部分为显示屏，尺寸为540*135mm，文字提示内容可接受定制。

4.  正面显示屏上面为发声部位，特殊的设计可保证声音向指定方向传播。

5. 提示柱的内侧为红外对射探测器，工作温度为-25℃～+55℃，双光束增益自动调节，适应雨、雾、雪等恶劣天气，红外对射最大距离为60m。

6. 提示柱的背部为检测板，当提示柱产生故障时，可取下检修板进行检修。

7.  提示柱内部有一个7Pin的接线端子，方便外部接线。

8. 主副柱之间通过一根4*1.5m²的电缆线连接，使得主副柱之间显示屏和语音保持同步。

9. 耐高、低温性能：-25℃~+55℃。

10. 红外线脉冲：两光束对射。

11. 工作电压：AC220V，50Hz

12.  整机最大功耗：<36W

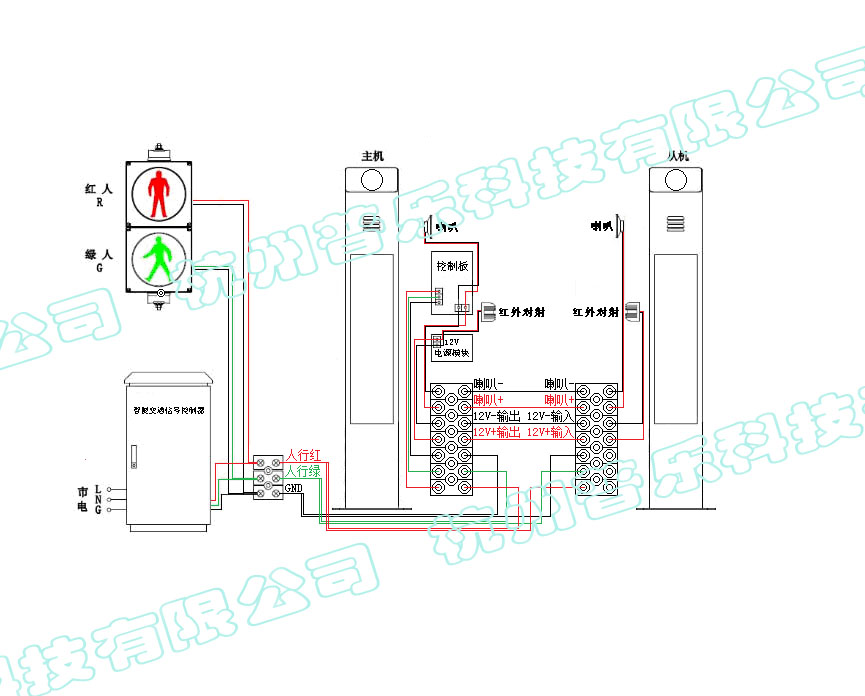

接线示意图

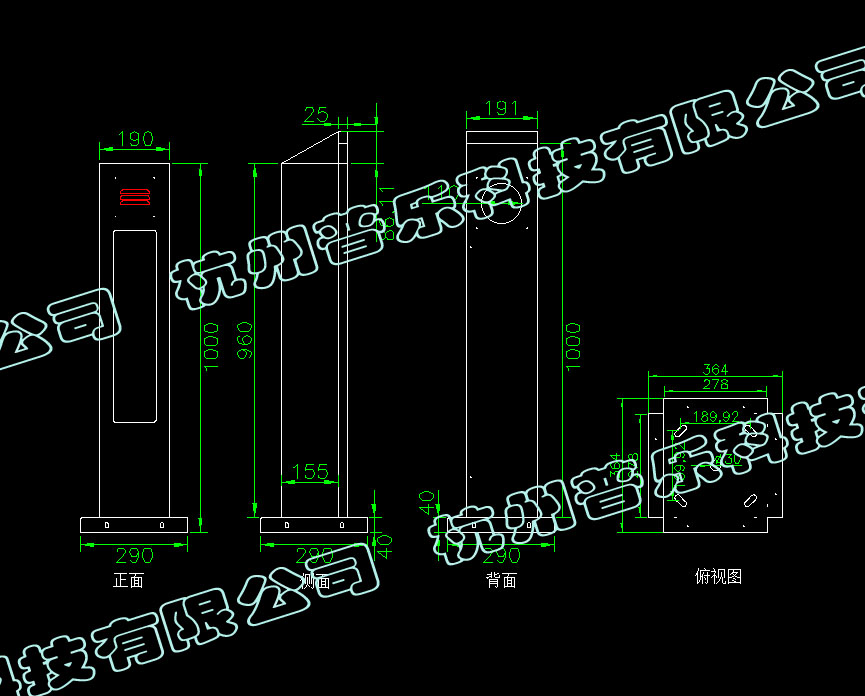

安装尺寸图
