产品说明


产品概述:

PLTLD-16红灯信号检测器支持 16 路信号灯的检测能力,检测数据通过 RS485 接口发送给上一级设备。该设备的数据检测及通讯是由高性能ARM芯片来实现的,设备可长期稳定可靠工作。该设备的数据传输模式有查询和主动上传两种

功能特性:

Ø 16路信号灯交流220V信号输入接口

Ø 8路485输出接口

Ø 1路PL-5通讯485接口

Ø 1路DC12V/1A输出接口

Ø 6位拨码开关,用来选择设备地址、485波特率、数据上传模式、协议模式

Ø 16路交通信号灯状态指示灯

Ø 检测通讯单元采用微控制器设计,安全可靠

Ø 信号灯信号输入口采用压电保护,光电隔离等防护措施

Ø 实时输出交通灯状态信号

技术参数:

型号

PLTLD-16

信号灯交流220V信号检测接口

16路

交通信号灯状态指示灯

16路

RS485接口

1路RS485接口,固定4800波特率,支持PL-5 控制板通信协议 V3.02协议

RS485接口

8路RS485接口,波特率9600、19200、38400、115200(拨码设置)

电压检测范围

电压检测范围140VAC~270VAC,50Hz/60Hz

DC12V/1A输出

1路

电源输入

AC220V±20%

功耗

≤5W

工作温度

-40℃~+85℃

工作湿度

10%~90%无凝结

结构尺寸

416mm*185mm*47mm



前面板及指示灯说明


Ø 可供DC12V1A的电源

Ø RS485接口共6组,将检测到的红灯状态数据通过 485 总线实时传给工业相机

Ø 拨码开关,用来改变检测方式、上传模式、485的波特率、设备地址,详细见拨码介绍

Ø 状态指示灯,详细见功能指示灯介绍

Ø 16路红灯信号指示灯,用来指示接入的红灯信号,指示灯亮代表该路有红灯信号

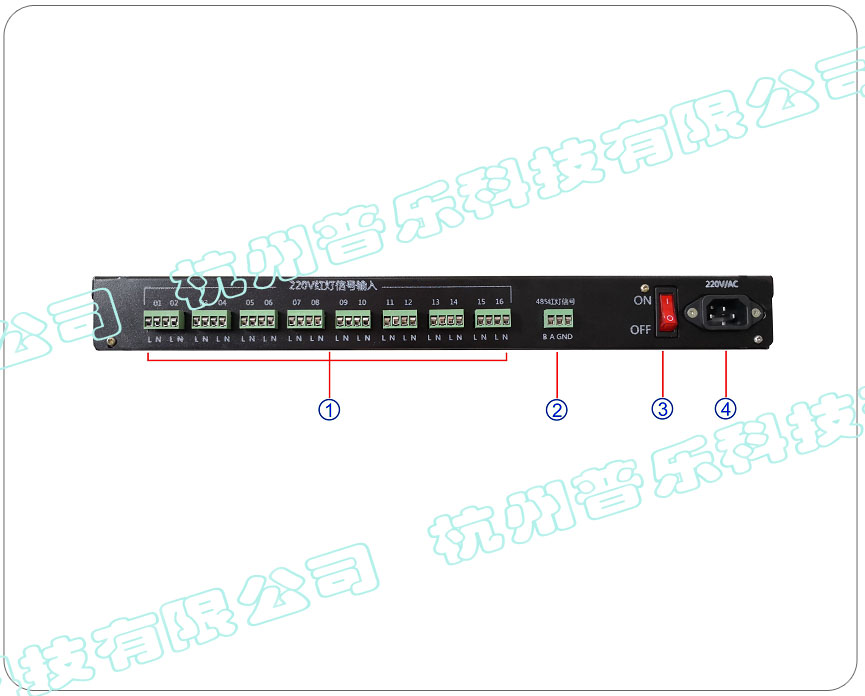

后面板接口说明


Ø 16路红灯信号输入接口

Ø RS485接口,将检测到的红灯状态数据通过 485 总线实时传给工业相机

Ø 设备电源开关,用来改变检测方式、上传模式、485的波特率、设备地址,详细见拨码介绍

Ø 设备电源口

附件

拨码介绍:

(一)拨码1:协议拨码,此位拨码用来选择是端口检测红灯信号或者PL-5通讯检测红灯信号。

(二)拨码2:模式拨码,此位拨码用来选择本检测器是主动上传数据包还是查询上传数据包给摄像机。

(三)拨码3/4:波特率拨码,此两位拨码用来设置本检测器与摄像机485通讯的波特率。

(四)拨码5/6:地址拨码,此两位拨码用来设置本检测器的地址。

拨码功能表:

拨码编号

功能

ON(1)

OFF(0)

1

协议

(1)通讯检测

(0)端口检测

2

模式

(1)主动上传模式

(0)查询模式

3

波特率

(00)9600

(01)19200

4

(10)38400

(11)115200


5

地址

(00)0

(01)1

6

(10)2

(11)3


注:拨码默认从做到右为110011
