PL-22G系列交通信号控制机
一、 产品描述
PL-22G系列交通信号控制主机系统主要适用城乡结合部无需过多干预的交叉路口。该系列信号控制机可以提供远程读取当前状态,远程修改时参数和远程修改相位配置等功能,灵活方便,性能稳定,性价比高。

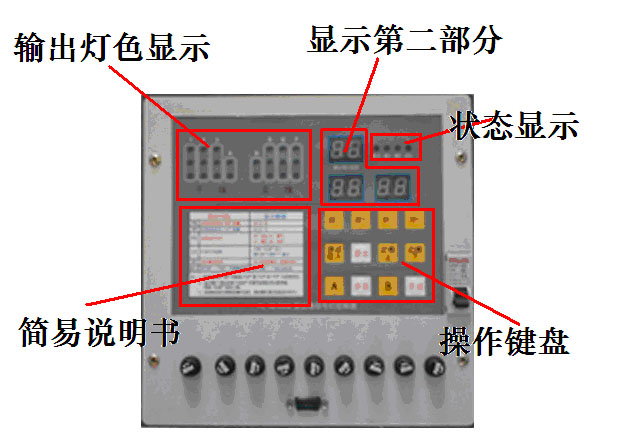

该系列信号控制系统采用基于STC高性能处理器,具有较强的控制和通信功能,软硬件均采用模块设计,便于安装和维护。通过操作面板上的LED指示灯和数码管显示当前工作状态,可通过手动操作,完成执行应急的黄闪、全红和步进等控制指令,也可通过串行接口和网络接口进行远程单点控制。
二、 产品型号及参数
型号 参数 | XHJ-AW-GA-PL2G01 | XHJ-AW-GA-PL2G02 | XHJ-AW-GA-PL2G03 | XHJ-AW-GA-PL2G04 | XHJ-AW-GA-PL2G05 | XHJ-AW-GA-PL2G06 | XHJ-AW-GA-PL2G07 | XHJ-AW-GA-PL2G08 | XHJ-AW-GA-PL2G09 |
机箱 | 电警箱 | 44G 机箱 | PC箱 | 电警箱 | 44G 机箱 | PC箱 | 电警箱 | 44 G机箱 | PC箱 |
输出 路数 | 22路 | ||||||||
输入 电压 | 220V | ||||||||
输出 电压 | 220V | 220V | 220V | 220V | 220V | 220V | 24V | 24V | 24V |
无线 特勤 | - | - | - | √ | √ | √ | √ | √ | √ |
1. 工作电压:220V±10%,工作频率:50-60Hz
2. 工作温度:-40℃-85℃,工作湿度:0∽90%
3. 防护等级:IP53
4. 安全规格:绝缘阻抗、绝缘耐压、电磁兼容
5. 输出单路最大电流:3A(空气开关限流电流为3A)
6. 保护技术:过压保护、短路保护、输出保护、防水、防尘、防锈蚀
1. 采用STC高性能单片机处理器。
2. LED二极管和数码管显示状态。
3. 灯色输出接口包括I/O接口方式。
4. 具备无线或者有线手动操作接口,支持手持无线控制操作模式。
5. 灯组支持8灯组,共22路输出。
6. 灯色输出:AC220V/500W(高压版本),DC10-36V(低压版本)。
7. 支持16个相位,可自定义灯色输出。
8. 支持16个时段控制,支持单点红灯、单点黄闪、单点熄灯等特殊控制。
9. 支持静态绿波功能。
10. 联网接口RS232(*通过另配RS232以太网转接器或者RS232 4GZ转换器完成有线或无线网络通信)
注:带*表示可选配置

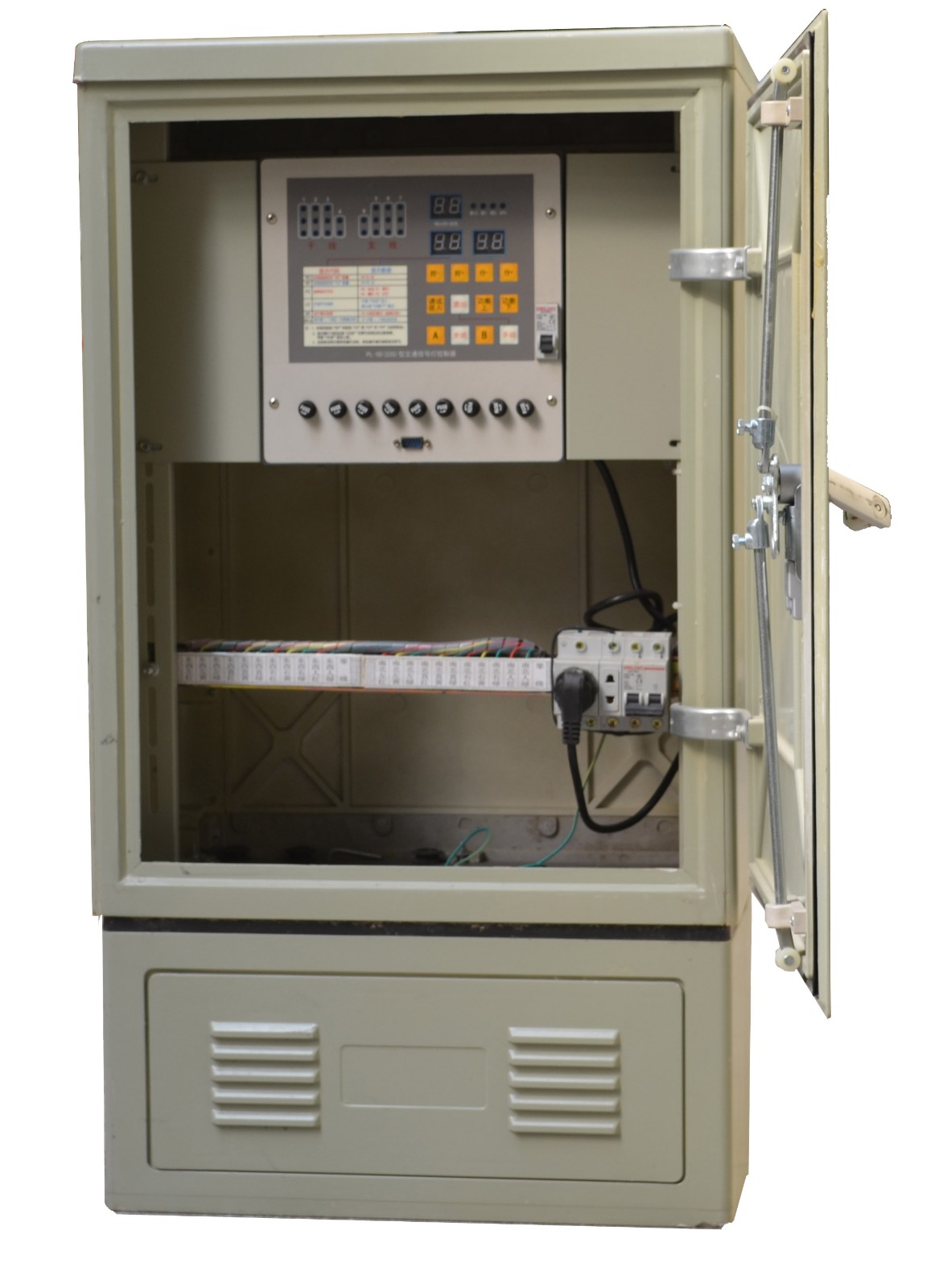

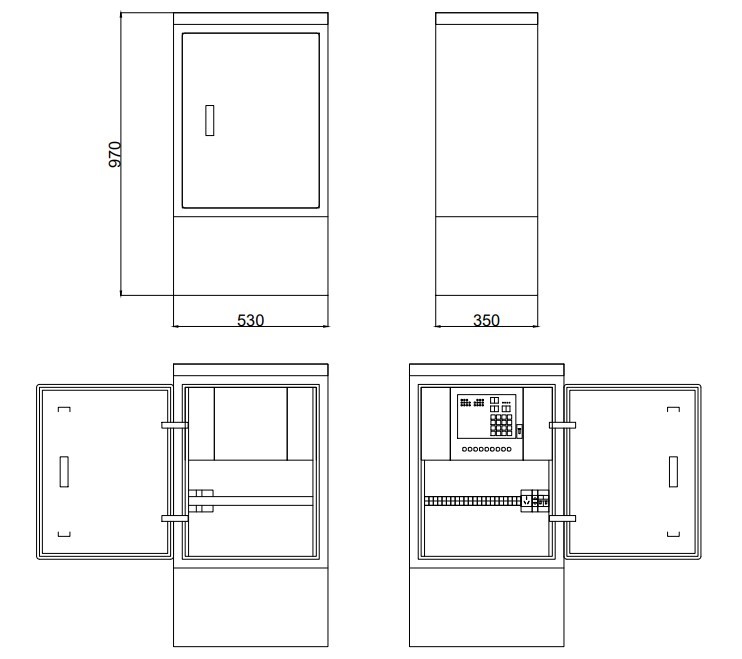

五、外观产品及尺寸
六、应用场景
1. 交通流量较小的交叉路口
